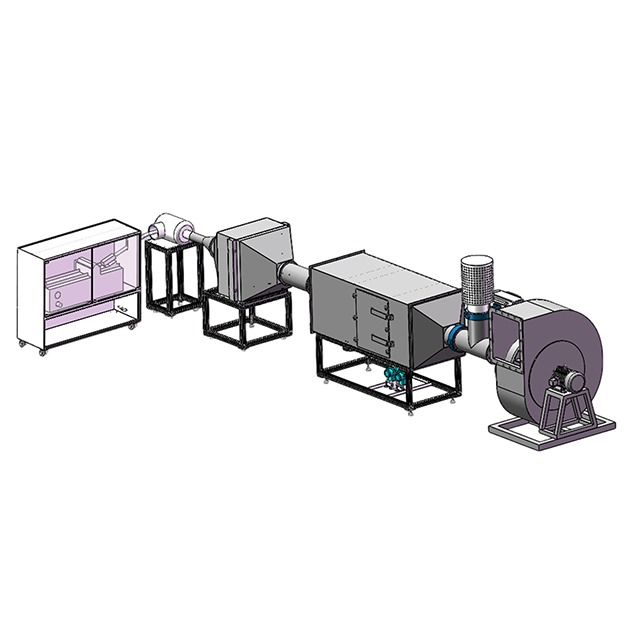

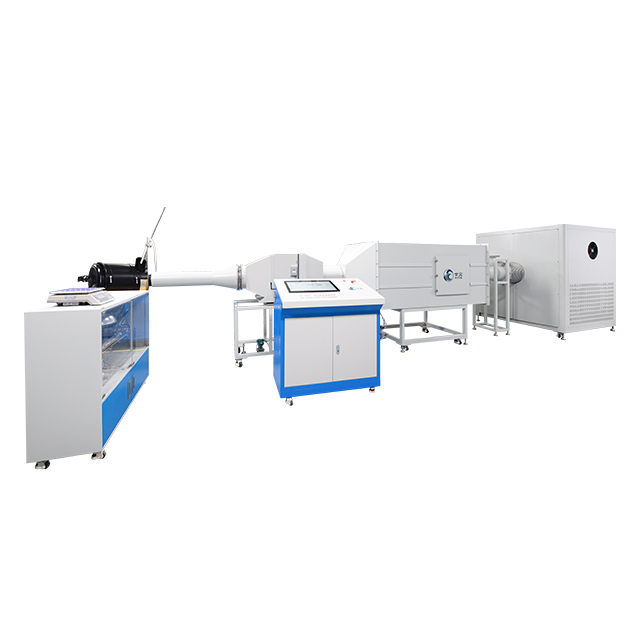

Система тестирования фильтра воздуха SC-5011

Обзор теста

Он используется для оценки производительности воздушных фильтров. Ниже приведены ключевые параметры теста:

1. Тест на ограничение и дифференциальное давление

·  Цель испытания: измеряет изменения сопротивления при разных скоростях воздушного потока, чтобы построить кривую сопротивления и воздуха.

·  Метод испытаний:

o  Выберите пять точек расхода от 50% до 150% от номинального потока.

o  Запишите падение давления (ΔP) при разных скоростях потока.

·  Применение: оценивает емкость воздушного потока и гарантирует, что фильтр не ограничивает потребление двигателя.

2. Начальная эффективность

·  Цель испытания: определяет эффективность фильтра в захвате частиц в начале работы.

·  Метод испытаний:

o  Использует A4 Fine (тонкая пыль) или A2 грубой (грубая пыль) для тестирования.

o  Добавляет либо 20 г пыли, либо массовую, эквивалентную шесть раз превышает скорость потока (м³/мин) (в зависимости от того, что больше).

o  Взвешивает тестовый фильтр и приращение абсолютного фильтра, вычислив начальную эффективность (%).

·  Приложение: оценивает начальную возможность фильтрации новых фильтров.

3. Полная эффективность жизни

·  Цель тестирования: измеряет общую эффективность фильтрации, когда фильтр достигает своего окончательного  ограничение.

·  Метод испытаний:

o  Пыль непрерывно вводится до тех пор, пока фильтр не достигнет своего окончательного падения давления (e .g., 250 ммххал или 2,5 кПа).

o  Измеряют кумулятивную эффективность фильтрации по всему тесту.

·  Приложение: дает представление о производительности фильтра в течение его срока службы.

4. Покварная эффективность

·  Цель испытания: оценивает эффективность фильтрации на разных стадиях загрузки, прежде чем достичь окончательного ограничения.

·  Метод испытаний:

o  Эффективность измеряется на 10%, 25%и 50%от разницы между окончательным и начальным падением давления.

o  Взвешивает тестовый фильтр и абсолютный фильтр, вычисляя эффективность на каждом этапе.

·  Применение: оценивает, как эффективность фильтрации меняется с течением времени.

5. Испытание на способность удержания пыли

·  Цель испытания: измеряет общую пыльную массу, сохраняющую в фильтре, когда она достигает своего окончательного ограничения.

·  Метод испытаний:

o  Записывает общую разницу в весах фильтра до и после испытания, чтобы определить его способность удерживать пыль.

o  Тест останавливается, когда достигается последнее ограничение (например, 2,5 кПа).

·  Применение: определяет долговечность и интервалы замены фильтра.

Особые преимущества

1. Многофункциональные возможности тестирования

·  Оборудование поддерживает не только тестирование на удержание пыли, но и исходное тестирование на сопротивление, анализ кривой и многочисленных кривой сопротивления и многое другое, что отвечает различным требованиям к тестированию.

·  Полностью автоматизированный процесс тестирования, сокращение ручного вмешательства и повышение эффективности и точности.

2. Интеллектуальный процесс тестирования

·  Система тестирования с гидом, автоматически подсказывающая каждый шаг для снижения трудных работ.

·  Автоматическое показание данных электронных шкалов, точные расчеты без необходимости ручной записи или расчетов.

·  Автоматическое обнаружение воздуха и давление, запуская тест автоматически при выполнении условий, обеспечивая надежные данные.

3. Высокий счетчик потока сопла.

·  Автоматическое переключение форсунки, обеспечивая точное измерение скорости потока для различных потребностей тестирования.

·  Операция в одну связь, позволяющая легкий выбор стандартов и параметров испытаний.

4. Высокая адаптивность и легкая установка

·  Компактный дизайн, небольшая площадь, подходящие для лабораторий и промышленных применений.

·  Легкая установка и гибкая конструкция, настраиваемые решения для тестирования.

·  Совместим с различными формами и размерами фильтров, что делает тестирование простым.

5. Система высокопроизводительной фильтрации

·  Использует F8 V-Bank, усиленные абсолютными фильтрами, обеспечивая стабильную работу под определенным давлением и обеспечивая более точные результаты испытаний.

Программное обеспечение и Rэсельтинг

1. Мониторинг в реальном времени и визуализация данных

·  Мониторинг резистентности в реальном времени и изменениях воздушного потока, обеспечивая интуитивно понятную обратную связь с данными.

·  Презентация визуальных данных, четко отображая кривые тестирования для более легкого анализа.

·  Многочисленные оповещения и предупреждающие функции, уменьшение человеческой ошибки и упрощения операции.

2. Результаты вывод и управление данными

·  Автоматически генерирует полные отчеты испытаний и печать метки в формате Excel, позволяя пользователям редактировать и регулировать по мере необходимости, с четким анализом данных и выводами.

·  Поддерживает настройку специальных форматов и многоязычных шаблонов, удовлетворяя различные потребности клиентов.

·  Регулярное автоматическое резервное копирование исторических данных, предотвращая потерю данных.

3. Удаленный мониторинг и техническое обслуживание

·  Интегрированная камера и система дистанционного управления, включив удаленные операции:

o  Дистанционный диагноз неисправности

o  Отдаленная отладка
