В современных приложениях фильтрации воздуха пользователи все чаще обеспокоены тем, насколько хорошо фильтры удаляют частицы в диапазонах размера PM2,5 и PM10. ISO 16890 в настоящее время является ведущим международным стандартом для оценки производительности воздушного фильтра для общей вентиляции.

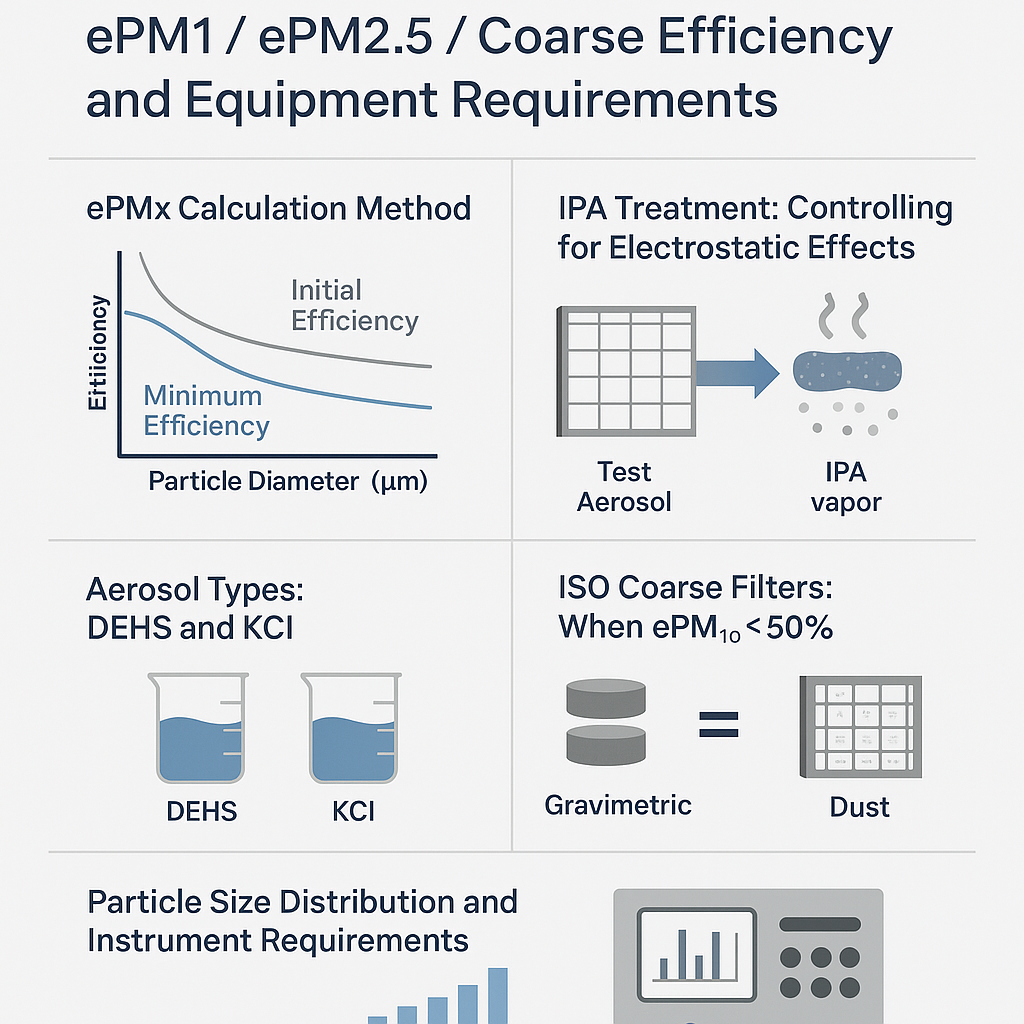

В этой статье дано четкое объяснение того, как ISO 16890 определяет и измеряет EPM1, EPM2.5, EPM10 и грубые эффективность фильтрации, а также ключевые темы, такие как типы аэрозолей, классификация размера частиц, обработка данных и требования к проектированию оборудования.
ISO 16890 был разработан для замены EN779, чтобы установить более реалистичный и глобально гармонизированный метод тестирования для воздушных фильтров. Он лучше отражает реальную производительность:
Измерение эффективности в диапазоне размеров частиц (не только 0,4 мкм)
Обеспечение классификации на основе массовой эффективности PM1, PM2,5 и PM10
Предлагая результаты, которые соответствуют фактическим показателям качества экологического воздуха
Многие современные фильтры используют электростатический заряд для повышения начальной эффективности. Тем не менее, эти эффекты могут быстро ухудшаться в реальном использовании из -за влажности, старения или нагрузки на пыль. ISO 16890 представляет Обработка паров IPA устранить этот заряд и определить Минимальная эффективность-Худшая производительность, основанная исключительно на механической фильтрации.
Средняя начальная и минимальная эффективность, классификация становится:
Более реалистично для долгосрочной работы
Более последовательный и сопоставимый
Более справедливо по разным типам носителей (электростатическая и механическая)
Чтобы проверить весь диапазон соответствующих размеров частиц, ISO 16890 рекомендует использовать:
Этот подход с двумя источниками обеспечивает охват полного диапазона 0,3–10 мкм.

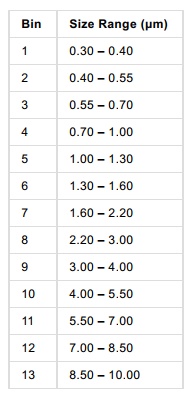

Тест ISO 16890 определяет 13 бункеров размера частиц от 0,3 до 10 мкм. Фильтры оцениваются о том, насколько эффективно они удаляют частицы в этих бункерах, с взвешенной массой эффективностью, рассчитанной для каждого уровня (EPM1, EPM2.5, EPM10).
Разбивка диапазона эффективности:
EPM1: взвешен над бункерами 1–4 (0,3–1,0 мкм)
EPM2.5: бункеры 1–7 (0,3–2,5 мкм)
EPM10: Все бункеры 1–13 (0,3–10,0 мкм)
Инструменты должны:
Обнаружить частицы на 0,3–10 мкм
Разрешить не менее 12–13 каналов размера, как определено
Считайте ≥500 частиц на мусорное ведро, чтобы обеспечить статистическую точность
Рекомендуемые инструменты включают в себя оптические счетчики частиц (OPC), аэродинамические сизеры частиц (APS) и передовые многоканальные системы.

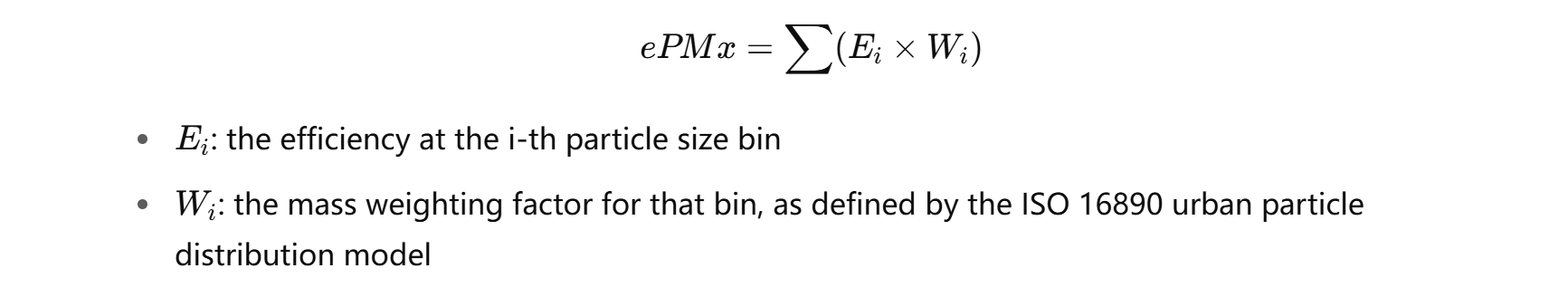

Эффективность EPM1, EPM2.5 и EPM10 рассчитываются на основе взвешенной средней массы:
Окончательный уровень классификации определяется средней эффективностью, что является средним значением минимальной (после-LPA) эффективности.
Фильтры, которые полагаются на электростатический заряд, могут потерять эффективность с течением времени. Чтобы обеспечить последовательную и справедливую классификацию, ISO 16890 требует, чтобы фильтр был подвержен паре IPA перед тестированием для устранения этого заряда. Это дает Минимальная эффективность, отражая худшие механические характеристики.
Среднее значение начальной и минимальной эффективности затем используется для назначения уровней классификации EPM1, EPM2.5 или EPM10.
Если эффективность EPM10 фильтра составляет менее 50%, его нельзя классифицировать как EPM1–10. Вместо этого он проверяется на Гравиметрическая (на основе веса) эффективность:
1. Нагрузка с пылью ISO A2
2. Измерьте массу до и после загрузки
3. Определите:
Начальная гравиметрическая эффективность
Пыль для удержания Прежде чем достичь окончательного сопротивления
Начальная, минимальная и средняя эффективность
Классификация EPM (EPM1, EPM2.5, EPM10)
Таблица распределения эффективности размера частиц
Кривая нагрузки пыли и эволюция падения давления
Гравиметрические результаты для грубой классификации
В соответствии с ISO 16890, тестовая система должна включать в себя следующие модули основных модулей:
Система воздуховодов и фанатов: Обеспечивает стабильный и регулируемый испытательный воздушный поток (обычно 500–4500 м³/ч) при сохранении равномерной скорости на поверхности фильтра.
Масляные и солевые аэрозольные генераторы: Способен генерировать стабильный выход частиц как для DEHS, так и для KCL. Для больших частиц (например, 10 мкМ KCL) система должна производить ≥500 частиц в минуту на канал размера.
Система загрузки пыли: Поддерживает непрерывную инъекцию испытательной пыли ISO A2 с интегрированной системой взвешивания, которая автоматически отражает и записывает массу пыли до и после загрузки.
Счетчик частиц: Должен поддерживать отбор проб в диапазоне 0,3–10 мкм с 12 или более определенными бункерами размера, чтобы обеспечить разрешение соответствовать стандартам классификации ISO.
Система расчета и управления данными: Координирует операции вентилятора и генератора, связи с счетчиками частиц и систем разбавления, а также автоматически выполняет переключение вверх по течению/нисходящим по течению, расчет эффективности, среднее определение эффективности и генерацию отчетов.
ISO 16890 приближает тестирование воздушного фильтра ближе к реальным ожиданиям производительности. Понимая его логику классификации, процедуры тестирования и требования к инструментам, производители могут проектировать лучшие фильтры, и пользователи могут лучше доверять этикеткам производительности, на которые они полагаются.
Для получения дополнительной информации о системах ISO 16890, конфигурациях тестирования или полных демонстрационных отчетов, свяжитесь с нами напрямую.
