Автоматическая система склеивания воздушного фильтра SC-FM2209

Автоматическая инъекция клея для фильтров W-типа (V-типа).

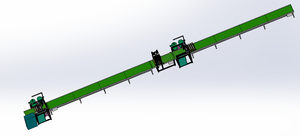

Он состоит из первичного наполнения клея, отключения станции, вторичного наполнения клея, конвейерной ленты, системы подачи клея, шкафа управления и т. Д.
штат:
Количество:
  • Scince

Преимущества

При нормальной работе оборудования производственная мощность в час составляет 90 ~ 100 шт.

Управляемый несколькими дозирующими насосами, коэффициент клея стабилен, а впрыска клея более равномерна.

Станция клеевой инъекции принимает сервомодуль, оснащенная трехосиной системой управления, с простым интерфейсом, удобной эксплуатацией и стабильной производительностью.

Шланг принимает профессиональную тефлоновую гидравлическую трубку, которая является антикристаллизированной и устойчивой к высоким давлем.


Основные компоненты системы

1. клеевая станция впрыска

1) Ручная подача, конвейерная линия запускается после того, как датчик чувствует продукт, пока датчик положения клея не включен, продукт блокируют блокирующий цилиндр, а выполняется операция впрыска клея.

2) После завершения впрыска клея блокирующий цилиндр убирается, а конвейерная линия проходит до тех пор, пока не будет вызвать датчик разряда, а блокирующий цилиндр сбрасывается.

3) количество впрыска клея по умолчанию на одной стороне фильтра составляет 0,8 кг (регулируется).

4) Максимальный ход оси X: 750 мм; Максимальный ход Z оси: 350 мм.

5) Ориентация продукта принимает свет Grownail Light; Позиционирование продукта принимает блокирующий цилиндр с помощью переключателя перемещения.

2. Система подачи клея

1) Оба пластиковых ведра A и B имеют функцию нагрева, а B-лента имеет функцию перемешивания.

2) Две системы снабжения клея оснащены в общей сложности 18 дозирующих насосов и 4 приводных двигателя.

3) Дозирующий насос и клеевой клеевой клеев.

4) Привод принимает двухмоточный цепной привод, который приводит к тому, что насос насоса A и B соответственно реализует одновременный запуск и остановку нескольких дозирующих насосов и повысить точность и консистенцию выхода клей.

5) Около 200 продуктов могут быть получены, когда пластиковые ведра A и B заполнены.

3. Отключение станции

1) Продукт течет на поворотную станцию, датчик чувствует продукт, продукт блокируется блокирующим цилиндром, а линия транспортировки останавливается.

2) Зажимные цилиндровые действия, левые и правые зажимные руки зажимаются, зажимная пластина и плавающая пластина зажимают обе стороны продукта на месте, подъемное действие цилиндра поднимает продукт, а также с плавающей пластинкой. ° Распространяет цилиндр плавающего пластины, подъемный цилиндр падает продукт, а зажимное цилиндр сбрасывает и освобождает продукт.

3) Заблокируйте цилиндр от втягивания, конвейерная линия проходит к положению ожидания для второй инъекции и заблокировать цилиндр от сброса.


технические параметры

Пункт

Параметр

Метод работы

Трехосная ручка управления

Отображать

Сенсорный экран HMI.

Коэффициент клея

1: 1 ~ 10: 1 (необязательно)

Пропорциональная точность

5%

Точность измерений

5%

Пластиковая емкость ковша

100л, можно настроить

Барабанный нагрев

A и B бочонки нагреваются отдельно

Смешивание ковша

B ведра с перемешиванием

Метод подачи клея

Задача клея путем дозирующего насоса, 18

Поток?

0,5 ~ 27 г \ / с, регулируемый

Функция против отверждения

Время может быть установлено свободно

Источник газа

0,5 ~ 0,8 МПа

Номинальная мощность

9 кВт

Температура окружающей среды

≥15 ℃
